SPI协议
一、SPI接口
SPI是串行外设接口（Serial Peripheral Interface）的缩写，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议。
SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。也是所有基于SPI的设备共有的，它们是MISO（主设备数据输入）、MOSI（主设备数据输出）、SCLK（时钟）、CS（片选）。
SPI接口主要应用在EEPROM、FLASH、实时时钟、网络控制器、OLED显示驱动器、AD转换器，数字信号处理器、数字信号解码器等设备之间。
物理层：
（1）MISO– Master Input Slave Output，主设备数据输入，从设备数据输出；
（2）MOSI– Master Output Slave Input，主设备数据输出，从设备数据输入；
（3）SCLK – Serial Clock，时钟信号，由主设备产生；
（4）CS – Chip Select，从设备使能信号，由主设备控制。
从以上两张图可看出，数据引脚是有两个名字的，主机的MOSI可称为SDO，从机的MOSI称为SDI；主机的MISO可称为SDI，
其中，CS是从芯片是否被主芯片选中的控制信号，也就是说只有片选信号为预先规定的使能信号时（高电位或低电位），主芯片对此从芯片的操作才有效。这就使在同一条总线上连接多个SPI设备成为可能。
余下的3根线就负责通讯。通讯是通过数据交换完成的，这里先要知道SPI是串行通讯协议，也就是说数据是一位一位的传输的。这就是SCLK时钟线存在的原因，由SCLK提供时钟脉冲，SDI，SDO则基于此脉冲完成数据传输。数据输出通过 SDO线，数据在时钟上升沿或下降沿时改变，在紧接着的下降沿或上升沿被读取。完成一位数据传输，输入也使用同样原理。因此，至少需要8次时钟信号的改变（上沿和下沿为一次），才能完成8位数据的传输。
时钟信号线SCLK只能由主设备控制，从设备不能控制。同样，在一个基于SPI的设备中，至少有一个主设备。这样的传输方式有一个优点，在数据位的传输过程中可以暂停，也就是时钟的周期可以为不等宽，因为时钟线由主设备控制，当没有时钟跳变时，从设备不采集或传送数据。SPI还是一个数据交换协议：因为SPI的数据输入和输出线独立，所以允许同时完成数据的输入和输出。芯片集成的SPI串行同步时钟极性和相位可以通过寄存器配置，IO模拟的SPI串行同步时钟需要根据从设备支持的时钟极性和相位来通讯。
最后，SPI接口的一个缺点：没有指定的流控制，没有应答机制确认是否接收到数据。
SPI的片选可以扩充选择16个外设,这时PCS输出=NPCS,说NPCS0~3接4-16译码器,这个译码器是需要外接4-16译码器，译码器的输入为NPCS0~3，输出用于16个外设的选择。
作为事实协议，SPI并没有严格意义上的电平标准，需要根据所用的芯片所提供的datasheet或者application note来设计电平，业界常规一般是3.3V或者1.8V，1.2V的接口还不太常见。
有的芯片有3.3V电压，有的是5V电压。而两个芯片之间用SPI通信，必须电压一致
SPI的三种方式
标准SPI
标准SPI通常就称SPI，它是一种串行外设接口规范，有4根引脚信号：clk , cs, mosi, miso
Dual SPI
它只是针对SPI Flash而言，不是针对所有SPI外设。对于SPI Flash，全双工并不常用，因此扩展了mosi和miso的用法，让它们工作在半双工，用以加倍数据传输。也就是对于Dual SPI Flash，可以发送一个命令字节进入dual mode，这样mosi变成SIO0（serial io 0），mosi变成SIO1（serial io 1）,这样一个时钟周期内就能传输2个bit数据，加倍了数据传输
Qual SPI
与Dual SPI类似，也是针对SPI Flash，Qual SPI Flash增加了两根I/O线（SIO2,SIO3），目的是一个时钟内传输4个bit
所以对于SPI Flash，有标准spi flash，dual spi , qual spi 三种类型，分别对应3-wire, 4-wire, 6-wire，在相同clock下，线数越多，传输速率越高。
btw：spi flash一般为NOR Flash
总结一下接口
Standard SPI: CLK, /CS, DI, DO, /WP, /Hold
Dual SPI: CLK, /CS, IO0, IO1, /WP, /Hold
Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
链路层：
时序图：
SPI时序图详解---SPI接口在模式0下输出第一位数据的时刻。
SPI接口有四种不同的数据传输时序，取决于CPOL和CPHA这两位的组合。图中表现了这四种时序，时序与CPOL、CPHA的关系也可以从图中看出。
CPOL是用来决定SCK时钟信号空闲时的电平，CPOL=0，空闲电平为低电平，CPOL=1时，空闲电平为高电平。CPHA是用来决定采样时刻的，CPHA=0，在每个周期的第一个时钟沿采样，CPHA=1，在每个周期的第二个时钟沿采样 [2] 。
接下来详细的介绍这四种时序：
SPI是全双工接口，主机和从机可以分别通过MOSI和MISO线路同时发送数据。在SPI通信期间，数据的发送(串行移出到MOSI/SDO总线上)和接收(采样或读入总线(MISO/SDI)上的数据)同时进行。串行时钟沿同步数据的移位和采样。
下面4图显示了四种SPI模式下的通信示例。在这些示例中，数据显示在MOSI和MISO线上。传输的开始和结束用绿色虚线表示，采样边沿用橙色虚线表示，移位边沿用蓝色虚线表示。请注意，这些图形仅供参考。要成功进行SPI通信，用户须参阅产品数据手册并确保满足器件的时序规格。

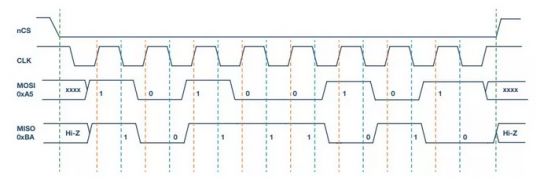

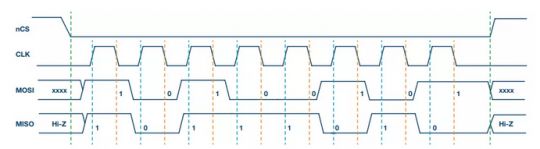

SPI模式0，CPOL = 0，CPHA = 0：CLK空闲状态 = 低电平，数据在上升沿采样，并在下降沿移出
下图给出了SPI模式1的时序图。在此模式下，时钟极性为0，表示时钟信号的空闲状态为低电平。此模式下的时钟相位为1，表示数据在下降沿采样(由橙色虚线显示)，并且数据在时钟信号的上升沿移出(由蓝色虚线显示)。

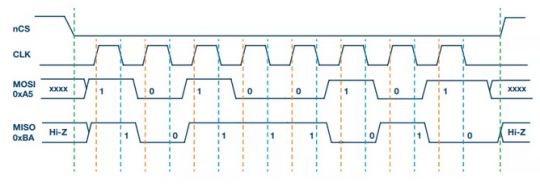

SPI模式1，CPOL = 0，CPHA = 1：CLK空闲状态 = 低电平，数据在下降沿采样，并在上升沿移出
下图给出了SPI模式2的时序图。在此模式下，时钟极性为1，表示时钟信号的空闲状态为高电平。此模式下的时钟相位为1，表示数据在下降沿采样(由橙色虚线显示)，并且数据在时钟信号的上升沿移出(由蓝色虚线显示)。

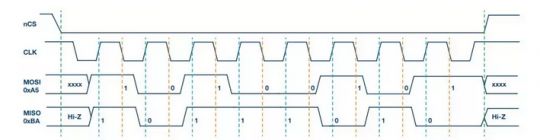

SPI模式2，CPOL = 1，CPHA = 1：CLK空闲状态 = 高电平，数据在下降沿采样，并在上升沿移出
下图给出了SPI模式3的时序图。在此模式下，时钟极性为1，表示时钟信号的空闲状态为高电平。此模式下的时钟相位为0，表示数据在上升沿采样(由橙色虚线显示)，并且数据在时钟信号的下降沿移出(由蓝色虚线显示)。
SPI模式3，CPOL = 1，CPHA = 0：CLK空闲状态 = 高电平，数据在上升沿采样，并在下降沿移出
多从机配置
多个从机可与单个SPI主机一起使用。从机可以采用常规模式连接，或采用菊花链模式连接。
常规SPI模式
在常规模式下，主机需要为每个从机提供单独的片选信号。一旦主机使能(拉低)片选信号，MOSI/MISO线上的时钟和数据便可用于所选的从机。如果使能多个片选信号，则MISO线上的数据会被破坏，因为主机无法识别哪个从机正在传输数据。

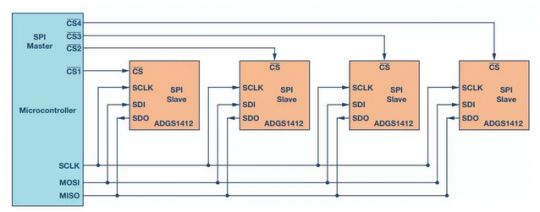

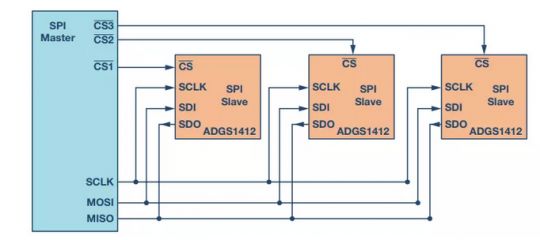

从下图可以看出，随着从机数量的增加，来自主机的片选线的数量也增加。这会快速增加主机需要提供的输入和输出数量，并限制可以使用的从机数量。可以使用其他技术来增加常规模式下的从机数量，例如使用多路复用器产生片选信号。
菊花链模式

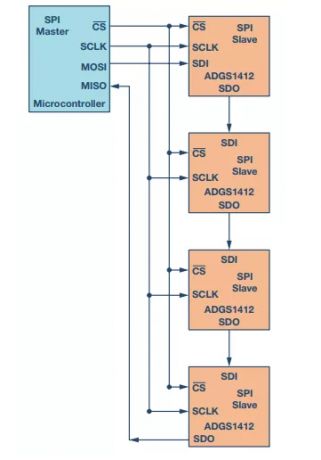

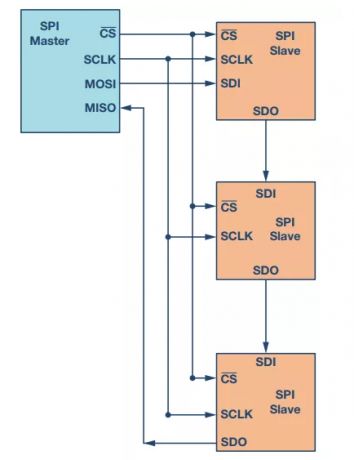

在菊花链模式下，所有从机的片选信号连接在一起，数据从一个从机传播到下一个从机。在此配置中，所有从机同时接收同一SPI时钟。来自主机的数据直接送到第一个从机，该从机将数据提供给下一个从机，依此类推。
使用该方法时，由于数据是从一个从机传播到下一个从机，所以传输数据所需的时钟周期数与菊花链中的从机位置成比例。例如在图7所示的8位系统中，为使第3个从机能够获得数据，需要24个时钟脉冲，而常规SPI模式下只需8个时钟脉冲。
数据交换：

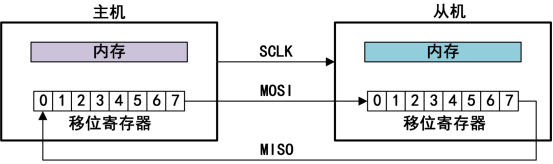

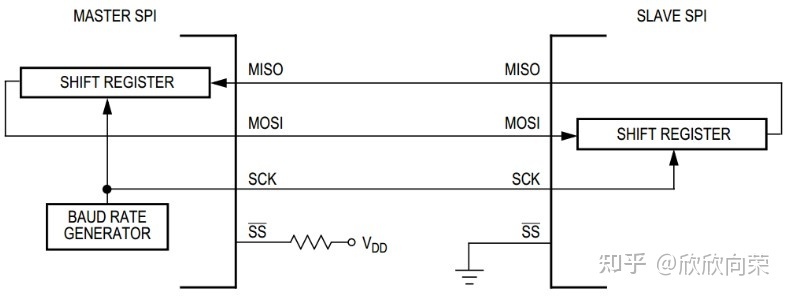

在SCK时钟周期的驱动下，MOSI和MISO同时进行，如图所示，可以看作一个虚拟的环形拓扑结构。
虚拟环形拓扑结构
主机和从机都有一个移位寄存器也是串行移位寄存器，主机移位寄存器数据经过MOSI将数据写入从机的移位寄存器，此时从机的串行移位寄存器的数据也通过MISO传给了主机，实现了两个移位寄存器的数据交换。无论主机还是从机， 发送和接收都是同时进行的，如同一个“环”。 如果主机只对从机进行写操作，主机只需忽略接收的从机数据即可。如果主机要读取从机数据，需要主机发送一个空数据来引发从机发送数据。
LSBFIRST帧格式 0：先发送MSB； 意思为先发送高字节 1：先发送LSB。 意思为先发送低字节
SPE：SPI使能 (SPI enable) 位6 0：禁止SPI设备； 1：开启SPI设备。
应用举例：
ADI 支持 SPI 的模拟开关与多路转换器
ADI公司最新一代支持SPI的开关可在不影响精密开关性能的情况下显著节省空间。本文的这一部分将讨论一个案例研究，说明支持SPI的开关或多路复用器如何能够大大简化系统级设计并减少所需的GPIO数量。

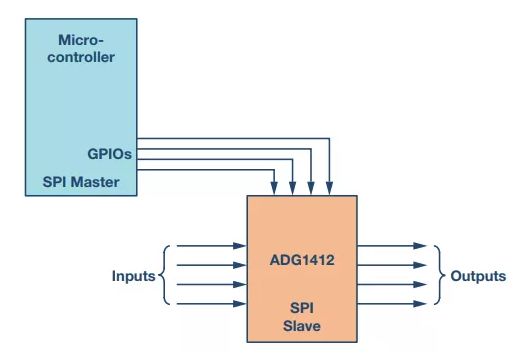

ADG1412是一款四通道、单刀单掷(SPST)开关，需要四个GPIO连接到每个开关的控制输入。图9显示了微控制器和一个ADG1412之间的连接。

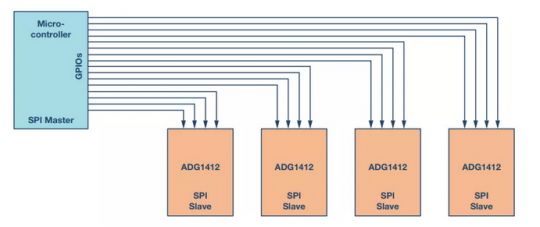

随着电路板上开关数量的增加，所需GPIO的数量也会显著增加。例如，当设计一个测试仪器系统时，会使用大量开关来增加系统中的通道数。在4×4交叉点矩阵配置中，使用四个ADG1412。此系统需要16个GPIO，限制了标准微控制器中的可用GPIO。图10显示了使用微控制器的16个GPIO连接四个ADG1412。
如何减少 GPIO 数量?

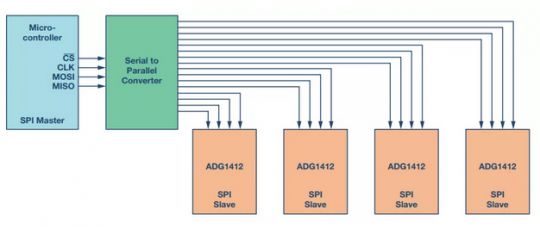

一种方法是使用串行转并行转换器，如图11所示。该器件输出的并行信号可连接到开关控制输入，器件可通过串行接口SPI配置。此方法的缺点是外加器件会导致物料清单增加。
另一种方法是使用SPI控制的开关。此方法的优点是可减少所需GPIO的数量，并且还能消除外加串行转并行转换器的开销。如图12所示，不需要16个微控制器GPIO，只需要7个微控制器GPIO就可以向4个ADGS1412提供SPI信号。开关可采用菊花链配置，以进一步优化GPIO数量。在菊花链配置中，无论系统使用多少开关，都只使用主机(微控制器)的四个GPIO。
下图用于说明目的。ADGS1412数据手册建议在SDO引脚上使用一个上拉电阻。为简单起见，此示例使用了四个开关。随着系统中开关数量的增加，电路板简单和节省空间的优点很重要。
